自磨機和半自磨機——讓石頭自己磨自己
從顎破到HPGR，它們用擠、砸、壓、甩等各種方式，把巨石變成了小塊。
但“小塊”還不夠。對于選礦來說，礦石要磨到像面粉一樣細，里面的礦物顆粒才能徹底分開。
這個活兒，破碎機干不了。
今天我們進入一個全新的設備品類：
磨礦設備（Grinding Mills）。
開篇先聊兩位“兄弟”：
自磨機（AG Mill）和
半自磨機（SAG Mill）。
選礦學里說，這兩種磨機的最大特點是：
讓石頭自己磨自己。
不靠鋼球？不靠鋼棒？不靠。至少不完全靠。它們的主力“磨礦介質”，就是礦石本身。
今天，我們就來認識一下這兩位“以石攻石”的磨礦高手。
一、它長什么樣？
如果你見過一臺自磨機或半自磨機，第一反應一定是：
這也太大了吧。

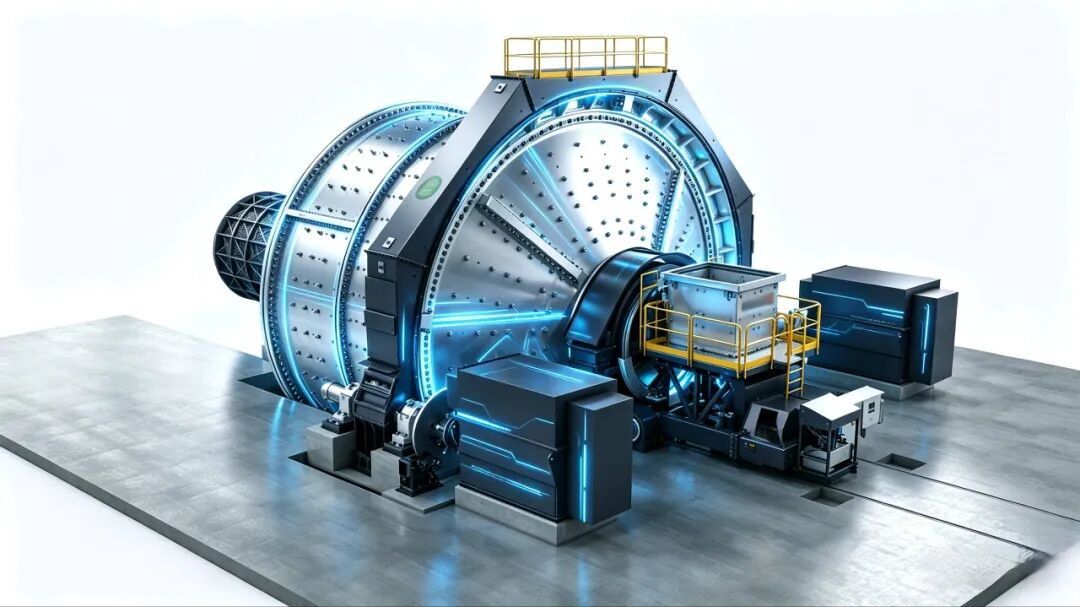

它是一個巨大的圓筒，直徑比長度還大——像個矮胖的汽油桶。小的直徑兩三米，大的十幾米，重量幾百噸，是選礦廠里體型最龐大的設備。
圓筒兩端有端蓋，一端進料，一端出料。圓筒內壁鑲著襯板——這些襯板不是平的，而是凸起的“提升條（Lifter Bars）”，像推土機的鏟子。
圓筒由一臺巨大的電機驅動，通過齒輪或“無齒輪環形馬達”帶動整個筒體旋轉。
石頭從一端進去，在里面被提升條帶到高處，然后“嘩啦”一聲掉下來。就這么反復摔打、摩擦、研磨，直到碎成細粉，從另一端流出去。
選礦學里說，自磨機和半自磨機的工作原理可以概括為“
磨礦介質就是礦石本身”。大塊的礦石在筒體里充當“錘子”，砸碎小塊的礦石。
它不像球磨機那樣需要額外加鋼球（半自磨機只加少量），而是靠石頭砸石頭。
二、自磨機 vs 半自磨機：有什么區別？
這兩種磨機長得幾乎一樣，區別只有一個：
加不加鋼球。
自磨機（AG Mill，Autogenous Mill）：不加鋼球，全靠礦石自己砸自己。磨礦介質是“礦石中的大塊”，目標是“礦石中的小塊”。
半自磨機（SAG Mill，Semi-Autogenous Mill）：加少量鋼球（通常占磨機容積的4%到18%）。鋼球幫助砸碎那些“臨界尺寸”的石頭——說大不大、說小不小，砸不碎也磨不動的“頑固分子”。
選礦學里說，自磨機是“純天然”，半自磨機是“加點料”。
為什么非要加鋼球？因?yàn)樽阅C(jī)有個死穴：
臨界尺寸物料（Critical Size Material）。
什么是臨界尺寸？就是那些太大砸不動、太小磨不碎的石頭。它們會在磨機里越積越多，最后讓磨機“消化不良”。
半自磨機加少量鋼球，就是為了對付這些“頑固分子”。鋼球比石頭重、比石頭硬，一砸一個準。
選礦學里給了一條經驗：
能自磨就自磨，自磨不行才上半自磨。自磨省錢（不用買鋼球），但適用范圍窄。半自磨費錢（鋼球是消耗品），但能處理更廣泛的礦石。
三、它們憑什么這么“大”？
自磨機和半自磨機有幾個傳統磨機比不了的本事。
第一，省去了破碎和篩分工序。
傳統的“三段破碎+球磨”流程，需要一大堆設備——顎破、圓錐破、振動篩、輸送帶……自磨機不一樣，它可以直接處理爆破后的原礦，最大能給到400毫米的大石塊。
選礦學里說，自磨機和半自磨機被稱為“
簡化流程的利器”。一臺機器替代了粗碎、中碎、細碎、篩分的多臺設備，大大簡化了工藝流程。
第二，不易過磨。
自磨機和半自磨機的研磨作用比較“溫柔”，不像球磨機那樣“暴力”。礦石碎到一定程度后，就不再繼續碎了。
選礦學里說，這對后續的浮選和分離非常有利。過磨會產生大量細泥，干擾浮選，降低回收率。自磨和半自磨能有效控制細泥的產生。
第三，處理量大。
大型半自磨機，每小時能處理幾千噸礦石。一座大型礦山，往往只需要一兩臺半自磨機，就能撐起全廠的磨礦任務。
第四，流程緊湊，占地小。
一臺半自磨機加上配套的篩分和破碎（處理“頑石”），總占地面積遠小于“三段破碎+球磨”的方案。這對場地受限的選礦廠非常友好。
四、它們有什么短板？
個頭大，脾氣也大。
第一，對礦石性質敏感。
自磨機和半自磨機對礦石的硬度和磨蝕性特別敏感。礦石硬度過高，磨不動；硬度過低，會產生大量細泥。
選礦學里說，
上自磨或半自磨之前，必須做專門的可磨性試驗。不能拍腦袋決定。同樣的礦石，在不同礦山的表現可能完全不同。
第二，投資大。
自磨機和半自磨機本身就很貴，安裝難度和土建成本也極高。大型半自磨機需要專門的基礎和廠房，光是地基就要花掉一大筆錢。
第三，能耗不一定低。
雖然自磨機和半自磨機省去了破碎工序，但磨礦本身的能耗并不低。有些情況下，它們的單位能耗反而比“破碎+球磨”方案高。
選礦學里說，
節能與否，取決于礦石性質和流程設計。不能一概而論。
第四，操作復雜。
自磨機和半自磨機的操作參數很多——給料量、給料粒度、轉速、鋼球添加量（半自磨）、排料篦板開孔大小……每個參數都會影響磨機的效率和產品粒度。操作工需要豐富的經驗才能玩得轉。
五、它們?cè)诹鞒汤镌趺?/strong>“站位”？
選礦學里給了幾種常見的配置。
第一種：?jiǎn)味巫阅?/strong>/半自磨（Single-stage AG/SAG）。
一臺自磨機或半自磨機，產品直接去浮選或后續工序。這是最簡單的流程，適合對產品粒度要求不高的場合。
第二種：自磨/半自磨 + 球磨（AG/SAG + Ball Mill）。
磨機出來的料，粗的進球磨機再磨，細的直接去浮選。這是最常見的配置，兼顧了處理量和產品細度。
第三種：自磨/半自磨 + 破碎（AG/SAG + Crusher）。
在半自磨機回路里加一臺破碎機，專門處理排出的“頑石”——那些磨不動的臨界尺寸顆粒。把頑石碎了之后送回磨機再磨。
這種配置叫“SABC回路”（SAG-Ball-Crusher），是大型礦山的標準配置。
第四種：自磨/半自磨 + 高壓輥磨（AG/SAG + HPGR）。
比較前沿的配置。用HPGR代替球磨機做細磨，進一步降低能耗。
六、操作中要注意什么？
選礦學里給了幾條“行規”。
第一條：保持“料位”合適。
自磨機和半自磨機靠“石頭砸石頭”工作。筒體里的料太少，砸不起來，效率低；料太多，會“悶車”，轉不動。要通過觀察電流、聲音和排料情況，找到最佳的料位。
第二條：控制給料粒度。
給料中的大塊不能太少——沒有大塊就砸不動小塊。大塊也不能太多——會把磨機塞滿。最佳給料粒度分布是“兩頭小、中間大”——有一些特大的，有一些小的，中間尺寸的為主。
第三條：篦板要選對（半自磨機）。
半自磨機的排料端有篦板，只有小于篦板開孔的顆粒才能出去。篦板開孔太小，合格的料出不去，會在磨機里“過磨”。篦板開孔太大，粗顆粒跑出去，加重后續工序的負擔。
第四條：鋼球添加要適量（半自磨機）。
鋼球加多了，磨損太快，成本高；加少了，砸不動頑石。要慢慢摸索出最佳的添加量。通常是每天加、每次少量，而不是一次加足。
第五條：留意襯板和篦板的磨損。
自磨機和半自磨機的襯板磨損很快，因?yàn)槭^和鋼球一直在“砸”它們。定期檢查磨損情況，及時更換。
七、它們的規格有多夸張？

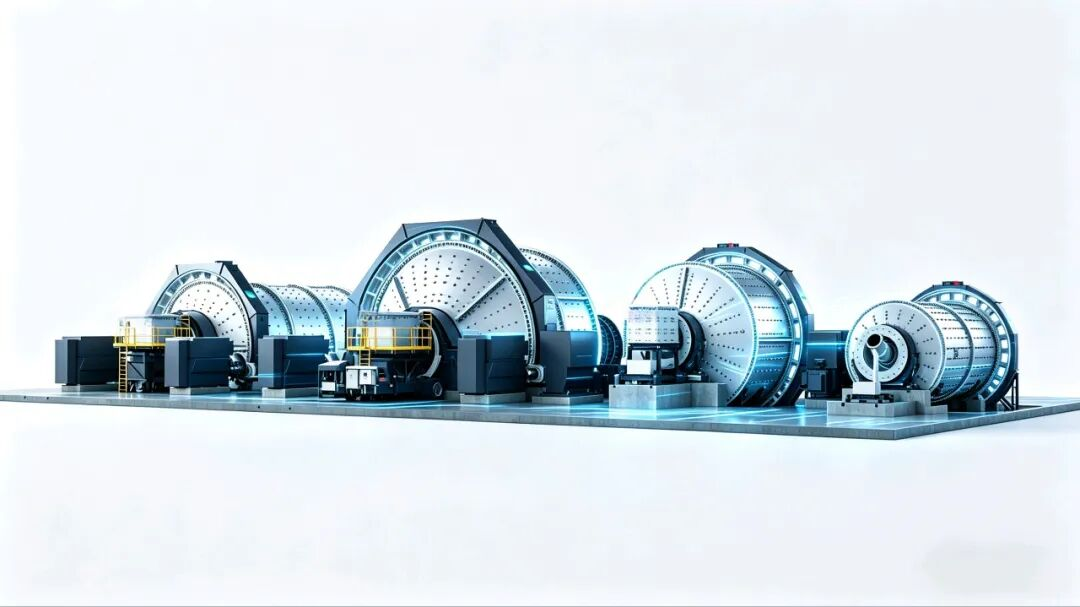

自磨機和半自磨機的規格，是選礦設備里最夸張的。
小型設備：直徑3米左右，電機功率幾百千瓦。
中型設備：直徑5到7米，電機功率兩三千千瓦。
大型設備：直徑9到11米，電機功率一萬到兩萬千瓦——相當于一列高鐵的牽引功率。
超大型設備：直徑12米以上，電機功率兩萬五千千瓦以上。
選礦學里說，最大的半自磨機，直徑42英尺（約12.8米），電機功率28兆瓦（約3.8萬馬力）。這些“金剛”每小時能處理四五千噸礦石，是地球上最大的單體機器之一。
八、一句話記住它們
自磨機（AG Mill）：讓石頭自己磨自己，不加鋼球，純天然。
半自磨機（SAG Mill）：石頭為主、鋼球?yàn)檩o，能搞定自磨機搞不定的“頑固分子”。
它們用一臺機器替代了粗碎、中碎、細碎、篩分的好幾臺設備，是簡化流程的“利器”。
但它們也挑食——不是所有礦石都適合。上馬之前，必須先做試驗。
九、破碎+磨礦：一個完整的“破碎家族”故事
把破碎機和磨礦機連起來看，就是一個完整的“尺寸減小”流程：
|
階段 |
設備 |
產品粒度 |
目標 |
|
粗碎 |
顎破 / 旋回破 |
100-300mm |
把巨石變石塊 |
|
中碎 |
圓錐破 / 反擊破 |
20-100mm |
把石塊變石子 |
|
細碎 |
圓錐破 / VSI / HPGR |
5-30mm |
把石子變粗砂 |
|
粗磨 |
自磨機 / 半自磨機 / 棒磨機 |
1-5mm |
把粗砂變細砂 |
|
細磨 |
球磨機 / 立式攪拌磨 |
<0.1mm |
把細砂變粉末 |
一步步，從山一樣大的巨石，到面粉一樣細的粉末。
這是選礦的第一步，也是最重要的第一步。磨得不夠細，礦物顆粒分不開，后面的富集、提純都是白搭。磨得太細，浪費能量、產生細泥，反而壞事。
恰到好處，才是磨礦的藝術。
今天的一句石頭哲學
自磨機和半自磨機教會我一個道理：最高明的力量，不是用自己的力量，而是借別人的力量。
自磨機不靠鐵球，而是靠礦石自己砸自己。半自磨機也只加少量鋼球，主力還是石頭本身。它們懂得“借力”——把要被加工的對象，變成加工的工具。
我們做事也一樣。別總想著自己扛。看看能不能把“問題”本身變成“資源”，把“對手”變成“幫手”。
借力打力，四兩撥千斤。
